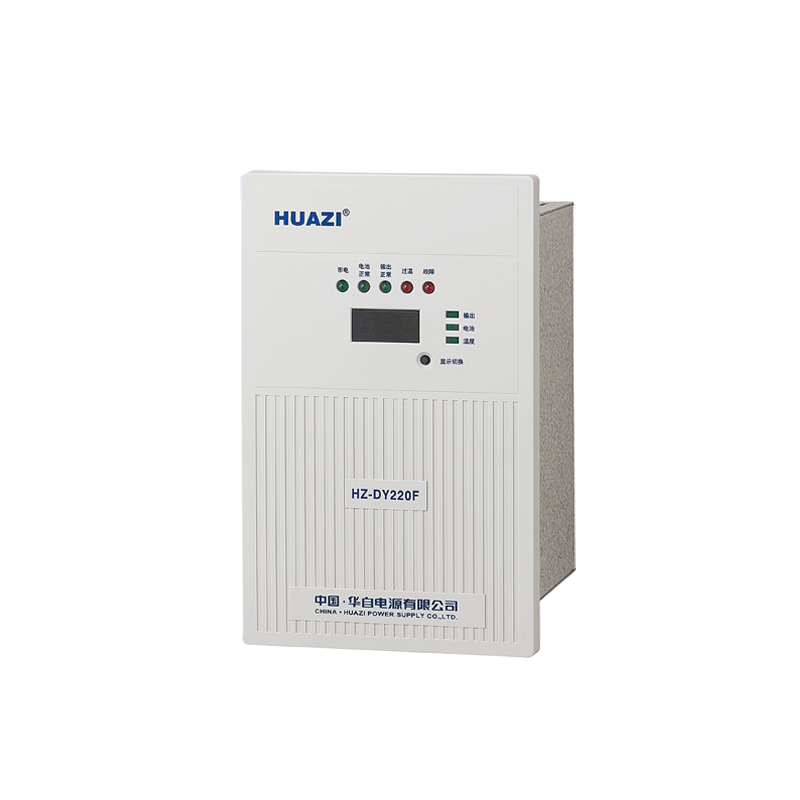

HZ-DY系列分布式直流電源裝置是一種新型的直流電源設備,主要應用于小型開關站和用戶末端,為二次控制線路(如微機保護等智能終端及指示燈、模擬指示器等)提供可靠的不間斷工作電源,避免交流失電時導致微機保護失去保護作用,解決因操作過電壓及諧波等因素使UPS失效從而導致微機保護失效的問題。同時還可為符合裝置功率要求的一次開關設備(彈簧機構真空斷路器、永磁機構真空斷路器、電動負荷開關等)提供直流操作電源。
HZ-DY系列分布式直流電源裝置具有市電輸入和PT輸入兩種方式,輸出方式從DC24V至DC220V各種規格,可以滿足各種使用場合。裝置最大輸出功率可達600W,可以滿足不同負載的需求。
HZ-DY系列分布式直流電源裝置體積小,安裝接線方便,適合分散安裝于各種型號的開關設備內。使之比一般直流屏系統更可靠,更經濟(對小型用戶終端更明顯),又節省占地空間,降低線路損耗及安裝工程量,且維護方便,為電力系統供電可靠性提供新的選擇方案。
HZ-DY系列 分布式直流電源裝置采用高頻電源技術,蓄電池采用自動充電管理模塊進行維護,大大延長蓄電池的使用壽命,使得裝置運行更加安全可靠。裝置具備通訊、報警功能,可以方便地實現無人值守的遠程自動化管理。
項目 | HZ-DV24F | HZ-DY48F | HZ-DY110F | HZ-DY220F |
額定輸入電壓 | 220VAC±20%、10VAC±20% | |||
輸出額定電壓 | 24VDC | 48VDC | 110VDC | 220VDC |
蓄電池配置 | 2節12V蓄電池 | |||
蓄電池容量 | 12Ah、20Ah、24Ah、33Ah、40Ah | |||
電網頻率 | 50Hz±10% | |||
連續運行功率 | ≤200W | |||
短時運行功率 | ≤600W,60s | |||
瞬時運行功率 | ≤1000W,300ms | |||
告警輸出 | 1路 | |||
可聞噪聲 | ≤50dB | |||
冷卻方式 | 智能溫控型風冷 | |||
工作環境溫度 | -10℃~+45℃ | |||
相對濕度 | ≤90%(25℃) |
