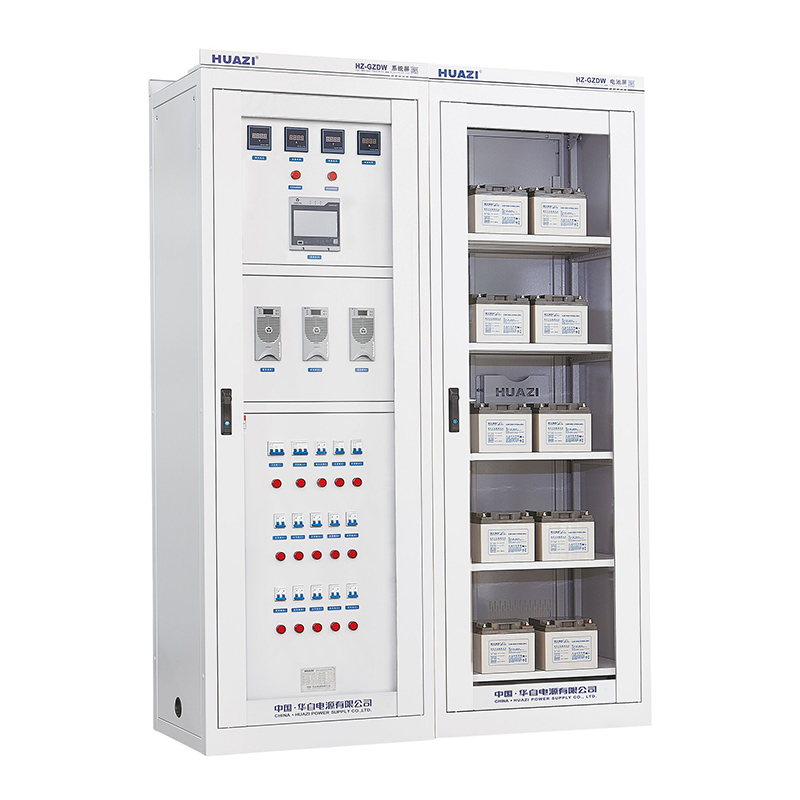

HZ-GZDW-4A微機型直流電源屏是專為各種容量及超大容量用戶設計的豪華型直流供電系統。采用7寸及以上大觸摸屏監控系統為核心，中文菜單顯示、觸摸操作、多重密碼權限、人機界面友好豐富， 具有操作簡單、智能管理、高效節能及遠程控制等特點。系統可由監控、整流模塊、降壓模塊、電池巡檢模塊和通用配電模塊模塊等組成。輸入電壓AC220V、AC380V，輸出最大容量DC110V/3000Ah、DC220V/2000Ah。系統如需為外部提供閃光信號、事故信號、預告信號、逆變電源、DC24V或DC48V電源等各種功能均可根據用戶需要選擇增配，外形尺寸可定制。
適用于發電廠、水電站、各類變電站、開閉所和其它使用直流設備的用戶，為電磁操作機構、永磁操作機構和彈簧儲能操作機構等類型的斷路器提供分、合閘電源，以及給二次回路中的儀表、控制回路、繼電保護和事故照明等各類高低壓設備提供直流電源。
1) 兩路交流輸入自動切換，確保系統正常運行；
2) 輸入電壓范圍寬，電網適應性強；
3) 采用EMU01MC監控，7寸彩色TFT LCD顯示屏，中文菜單顯示，人機界面友好豐富，觸摸屏點觸式操作，32位真彩顯示，刷新速度快、操作直觀、人性化設計；
4) 具有周全的系統設置、運行信息查詢及各項告警等功能；
5) 智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
6) 整流模塊采用帶電熱插拔，日常維護方便快捷；
7) 可擴展蓄電池檢測1組160節、絕緣檢測206路、開關量檢測206路；
8) 系統采用多級密碼權限管理，限制未受權人員的操作，確保系統安全可靠運行 ；
9) 內置RS485和以太網通信接口，可通過后臺監控和運程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
10) 支持MODBUS、CDT91兩種通訊規約。
|
項目 |
參數指標 |
|
額定輸入電壓 |
220VAC/380VAC±20% |
|
額定輸出電壓 |
220VDC、110VDC |
|
額定輸出電流 |
10A、15A、20A、30A，40A、50A，60A、70A、80A、90A、 |
|
100A、120A、130A、150A、180A、200A、260A、300A，..… |
|
|
蓄電池容量 |
7Ah、10Ah、20Ah、38Ah、65Ah、100Ah、150Ah、200Ah、300Ah |
|
500Ah、600Ah、800Ah、1000Ah、1500Ah、2000Ah...… |
|
|
穩壓精度 |
≤±0.5% |
|
穩流精度 |
≤±1% |
|
紋波系數 |
≤±0.5% |
|
電網頻率 |
50HZ±10% |
|
功率因素 |
≥0.95%( 滿負荷輸出) |
|
絕緣強度 |
＞10MΩ、2kVAC 一分鐘無閃絡，無擊穿 |
|
工作方式 |
連續長期運行 |
|
冷卻方式 |
智能溫控型風冷、高效自然冷卻 |
|
可聞噪音 |
≤ 50dB |
1）海拔高度：不超過2000m；
2）環境溫度：-10℃~ +40℃；
3）相對濕度：≤90%（25℃）；
4）地震烈度：不超過8度；
5）設備限在室內工作，且通風良好；
6）室內應無腐蝕金屬和破壞絕緣的有害氣體；
7）安裝垂直傾斜度：不超過5°；
8）微控制器抗噪聲：1000V1μs脈沖1分鐘；
9）無強電磁場干擾與劇烈振動。

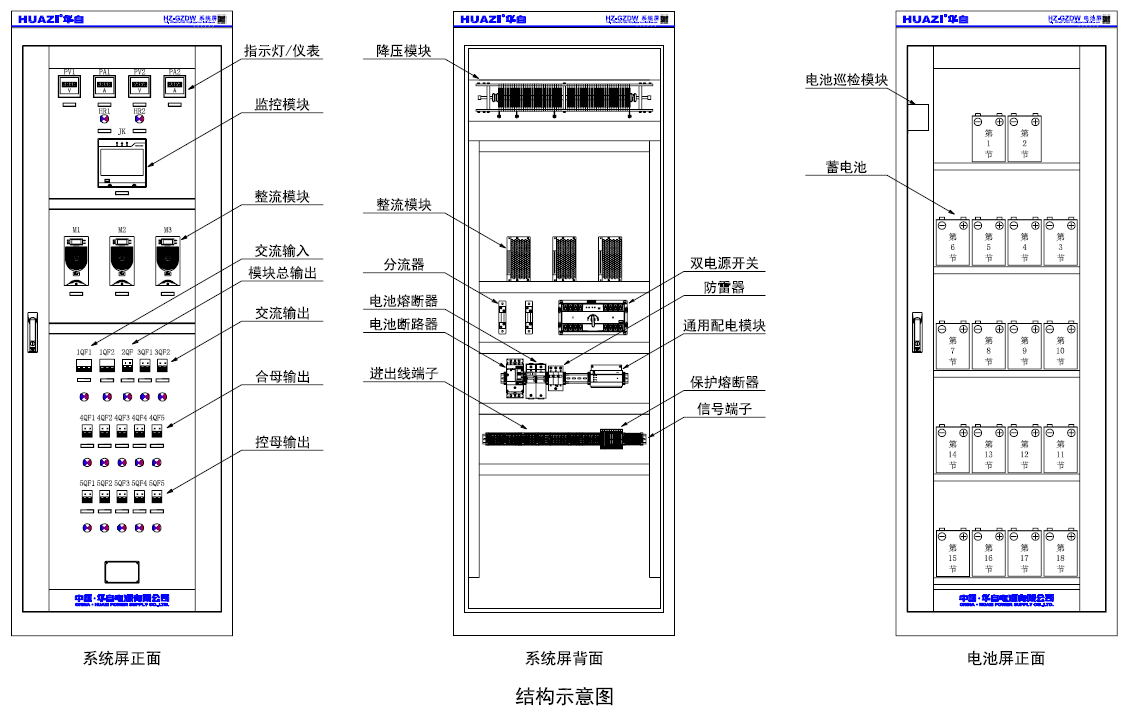

1）系統配置
|
名稱 |
型號 |
配置 |
功能說明 |
|
監控模塊 |
EMU01MC |
必配 |
|
|
整流模塊 |
ER系列 |
||
|
降壓模塊 |
HZ-GL系列 |
||
|
通用配電模塊 |
EGU系列 |
選配 |
|
|
電池巡檢模塊 |
EBU系列 |
||
|
逆變電源模塊 |
UBI系列 |
||
|
通信電源模塊 |
EC系列 |
||
|
配電單元 |
|
根據用戶要求配置 |
|
|
蓄電池 |
|
根據用戶要求配置 |
|
|
柜體 |
|
根據用戶要求配置 |
|
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
整流模塊 |
ER22005/S |
220VDC 5A |
詳見隨機說明書 |
獨立顯示、查詢、設置 |
|
ER11010/S |
110VDC 10A |
詳見隨機說明書 |
||
|
ER22010/T |
220VDC 10A |
詳見隨機說明書 |
||
|
ER11020/T |
110VDC 20A |
詳見隨機說明書 |
||
|
ER22020/T |
220VDC 20A |
詳見隨機說明書 |
||
|
ER11040T5 |
110VDC 40A |
詳見隨機說明書 |
②個數計算
計算整流模塊配置個數，按以下二種公式計算。
3）功能模塊選擇
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
通用配電模塊 |
EGU02MC |
28路×16 |
詳見隨機說明書 |
可擴展16個 |
|
電池巡檢模塊 |
EBU01 |
24路×7 |
詳見隨機說明書 |
可擴展7個 |
|
降壓模塊 |
HZ-GL01C |
15A |
|
|
|
降壓模塊 |
HZ-GL02L |
20-200A |
詳見隨機說明書 |
|
|
逆變電源模塊 |
UBI3KVA-110F |
3KVA DC110V |
詳見隨機說明書 |
|
|
逆變電源模塊 |
UBI3KVA-220F |
3KVA DC220V |
詳見隨機說明書 |
|
|
通信電源模塊 |
EC4820/M |
48V20A |
詳見隨機說明書 |
|
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
交流斷路器 |
選配 |
選配 |
交流輸入通斷及過載、短路保護 |
根據用戶要求配置 |
|
雙電源開關 |
選配 |
選配 |
交流輸入自動切換及過載、短路保護 |
根據用戶要求配置 |
|
交流接觸器 |
選配 |
選配 |
交流輸入自動切換 |
根據用戶要求配置 |
|
直流斷路器 |
選配 |
選配 |
模塊輸出、合母控母輸出、蓄電池電源通斷及過載、短路保護 |
根據用戶要求配置 |
|
指針電流電壓表 |
選配 |
選配 |
輸入輸出電壓、電流指示 |
根據用戶要求配置 |
|
數顯式電流電壓表 |
選配 |
選配 |
輸入輸出電壓、電流指示 |
根據用戶要求配置 |
|
熔斷器式刀開關 |
選配 |
選配 |
蓄電池組電源通斷及電路保護 |
根據用戶要求配置 |
|
熔斷器 |
選配 |
選配 |
蓄電池組電源通斷及電路保護、熔斷告警 |
根據用戶要求配置 |
|
電抗器 |
選配 |
選配 |
抑制諧波，提高電能質量 |
根據用戶要求配置 |
|
防雷器 |
選配 |
選配 |
防止受雷電過電壓沖擊 |
根據用戶要求配置 |
|
特需元器件 |
選配 |
選配 |
實現其它功能 |
根據用戶要求配置 |
5）蓄電池選擇
①類型選擇
|
名稱 |
電壓DC |
規格Ah |
功能說明 |
|
鉛酸蓄電池 |
2V |
65-3000Ah |
免維護 |
|
12V |
7-250Ah |
||
|
膠體蓄電池 |
2V |
65-3000Ah |
免維護、使用壽命長 |
|
12V |
7-250Ah |
標配為鉛酸蓄電池。
②數量配置
|
系統電壓 |
蓄電池電壓 |
節數 |
功能說明 |
|
220VDC |
2V |
108 |
串聯蓄電池組 |
|
12V |
18 |
||
|
110VDC |
2V |
54 |
|
|
12V |
9 |
6）柜體選擇
①柜體選型
|
名稱 |
規格 |
功能說明 |
備注 |
|
內嵌式 柜體 |
1860×800×600 |

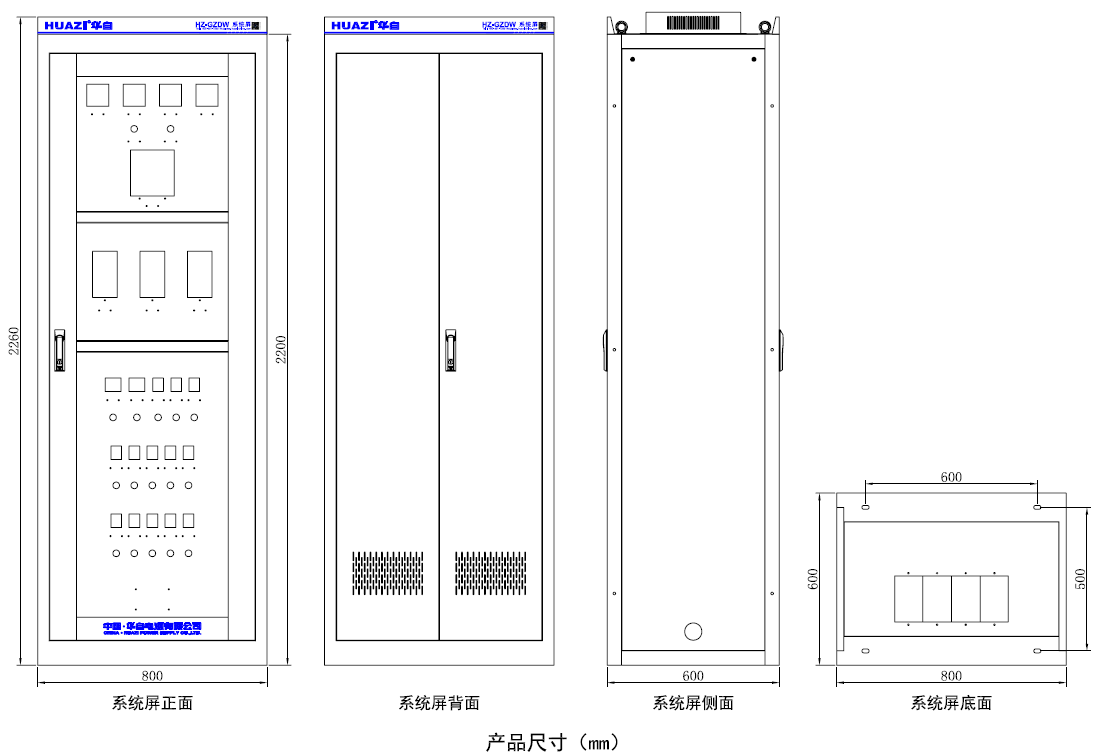

采用G型材結構，國際標準色號RAL7035工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。 |
高x寬x深 |
|
2200×800×600 |
|||
|
2260×800×600 |
|||
|
2360×800×600 |
柜體結構、顏色、規格可根據用戶要求定制。
②面數計算
|
系統容量(Ah) |
10~50 |
65~120 |
150~200 |
250~350 |
400~500 |
600~800 |
1000 |
|
|
柜體面數 |
單組電池 |
1 |
2-3 |
3-4 |
4-5 |
5-6 |
7-8 |
9-10 |
|
雙組電池 |
2 |
3-4 |
4-5 |
6-7 |
10-12 |
12-14 |
14-17 |
|
（1）柜體的配置面量根據模塊數、饋線回路數、蓄電池容量及直流電壓等因素而定，以上計算僅供參考。
（2）200Ah 以上容量的蓄電池可采用電池架安裝。
7）系統安裝、調試、使用、維護、故障：詳細頁面請點擊。
8）蓄電池安裝、使用、維護：詳細頁面請點擊。
