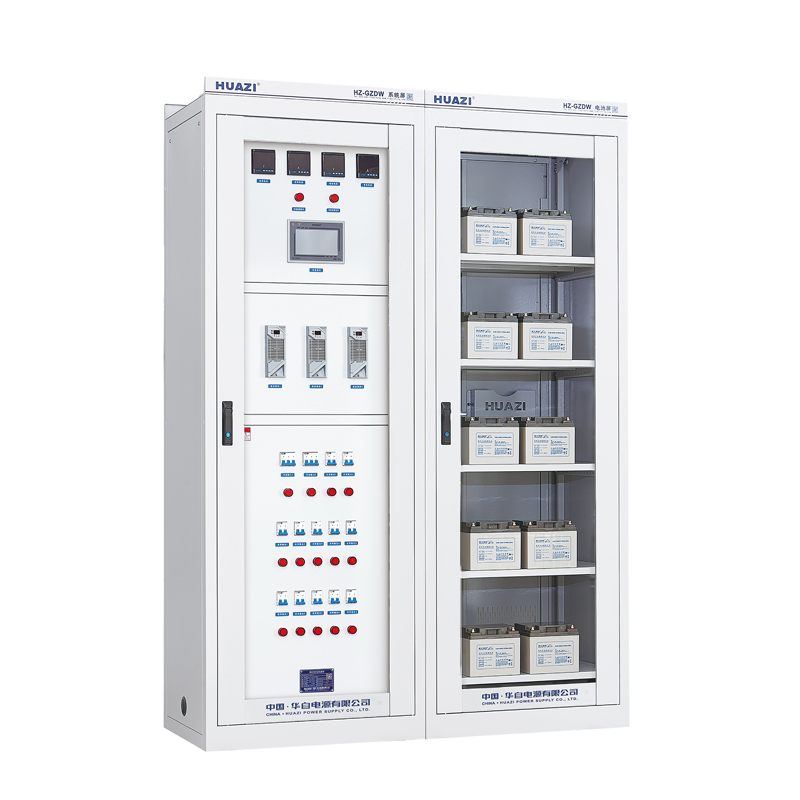

HZ-GZDW-3 微機型直流電源屏是專為各種不同容量用戶設計的標準型直流供電系統。采用7 寸觸摸屏監控系統為核心，中文菜單顯示、觸摸操作、多重密碼權限、人機界面友好豐富，具有操作簡單、智能管理、高效節能及遠程控制等特點。系統可由監控、整流模塊、降壓模塊、交流測控模塊、電池巡檢模塊、支路監測模塊和開關量輸出模塊等組成。輸入電壓AC220V、AC380V，輸出最大容量DC110V/1500Ah、DC220V/1000Ah。系統如需為外部提供閃光信號、事故信號、預告信號、逆變電源、DC24V 或DC48V 電源等各種功能均可根據用戶需要選擇增配，外形尺寸可定制。
適用于發電廠、水電站、各類變電站、開閉所和其它使用直流設備的用戶，為電磁操作機構、永磁操作機構和彈簧儲能操作機構等類型的斷路器提供分、合閘電源，以及給二次回路中的儀表、控制回路、繼電保護和事故照明等各類高低壓設備提供直流電源。
| 項目 | 參數指標 |
| 額定輸入電壓 | 220VAC/380VAC±20% |
| 額定輸出電壓 | 220VDC 、110VDC |
| 額定輸出電流 | 6A、9A、10A、15A、20A、30A、40A、50A、60A、70A、80A、90A、 |
| 100A、120A、130A、150A、180A、200A、260A、300A、...... | |
| 蓄電池容量 | 7Ah、10Ah、20Ah、38Ah、65Ah、100Ah、150Ah、200Ah、300Ah |
| 500Ah、600Ah、800Ah、1000Ah、1500Ah、...... | |
| 穩壓精度 | ≤±0.5% |
| 穩流精度 | ≤±0.5% |
| 紋波系數 | ≤±0.1% |
| 電網頻率 | 50Hz±10% |
| 功率因素 | ≥0.95% (滿負荷輸出) |
| 絕緣強度 | >10MΩ 、2KVAC一分鐘無閃絡， 無擊穿 |
| 工作方式 | 連續長期運行 |
| 冷卻方式 | 智能溫控型風冷、高效自然冷卻 |
| 可聞噪音 | ≤50dB |
|
名稱 |
型號 |
配置 |
功能說明 |
|

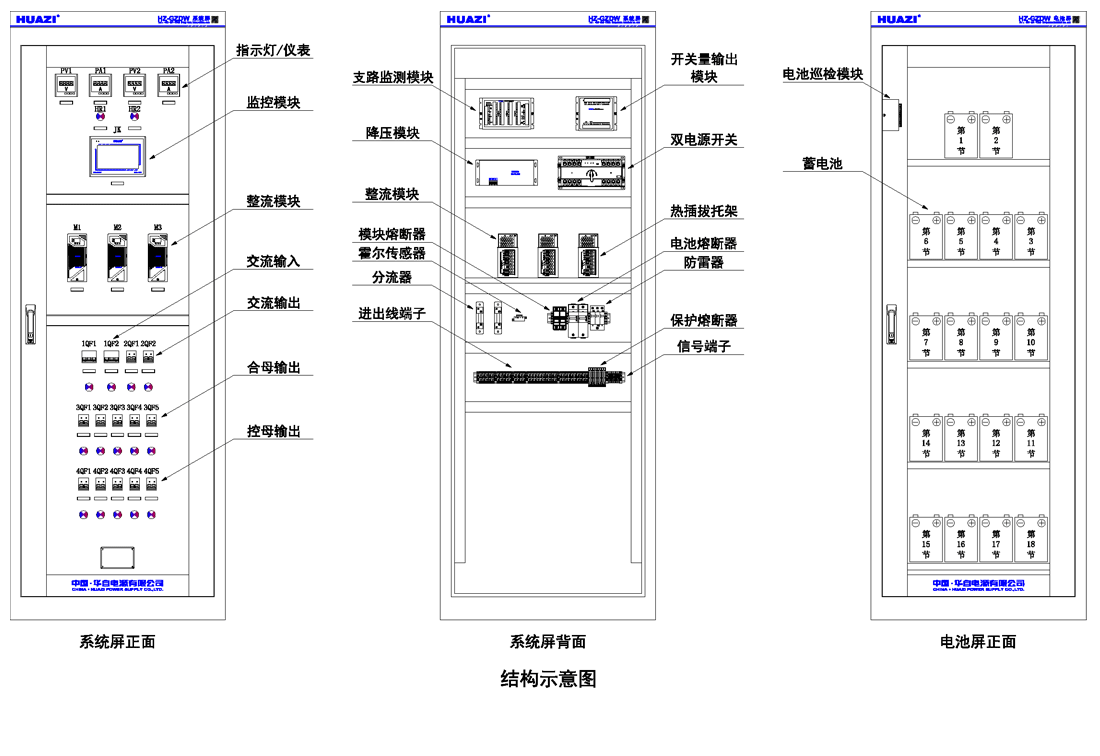

監控模塊 |
HZ-JK07T |
必配 |
|
|
整流模塊 |
HZ系列 |
||
|
降壓模塊 |
HZ-GL系列 |
||
|
支路監測模塊 |
HZ-ZL系列 |
選配 |
詳細頁面請點擊 |
|
電池巡檢模塊 |
HZ-XJ系列 |
||
|
開關量監測模塊 |
HZ-JD系列 |
||
|
逆變電源模塊 |
HZ-NB系列 |
||
|
通信電源模塊 |
HZ24/48系列 |
||
|
配電單元 |
|
根據用戶要求配置 |
|
|
蓄電池 |
|
根據用戶要求配置 |
|
|
柜體 |
|
根據用戶要求配置 |
|

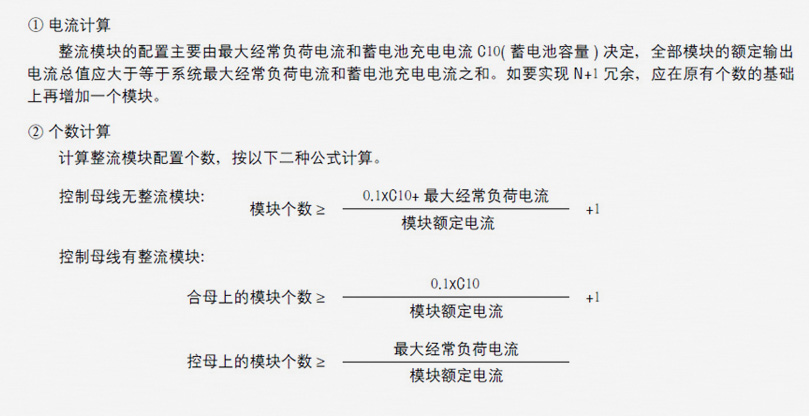

2）整流模塊選擇
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
整流模塊 |
HZ22003-6T |
220VDC 3A |
獨立顯示、查詢、設置 |
|
|
HZ11005-6T |
110VDC 5A |
|||
|
HZ22005-6T |
220VDC 5A |
|||
|
HZ11010-6T |
110VDC 10A |
|||
|
HZ22010-6T |
220VDC 10A |
|||
|
HZ11020-5T |
110VDC 20A |
詳見隨機說明書 |
||
|
HZ22020-5T |
220VDC 20A |
詳見隨機說明書 |
||
|
HZ11040-5T |
110VDC 40A |
詳見隨機說明書 |
3）功能模塊選擇
| 名稱 | 型號 | 規格 | 功能說明 | 備注 |
| 絕緣監測模塊 | HZ-ZL01T | 24 路×6 | 詳細頁面請點擊 | 可擴展6 個 |
| 絕緣監測模塊 | HZ-ZL02T | 64 路×3 | 詳細頁面請點擊 | 可擴展6 個 |
| 電池巡檢模塊 | HZ-XJ02T | 19 路×1 | 詳細頁面請點擊 | 可擴展1 個 |
| 電池巡檢模塊 | HZ-XJ03T | 55 路×2 | 詳細頁面請點擊 | 可擴展2 個 |
| 開關量監測模塊 | HZ-JD03T | 16 路×1 | 詳細頁面請點擊 | 可擴展1 個 |
| 降壓模塊 | HZ-GL01C | 15A/20A | 詳細頁面請點擊 | |
| 降壓模塊 | HZ-GLC2 | 20-200A |
詳見隨機說明書 |
|
| 逆變電源模塊 | HZ-NB | 1-6KVA | 詳細頁面請點擊 | 根據用戶需求配置 |
| 通信電源模塊 | HZ24/48系列 | 24/48V | 詳細頁面請點擊 | 根據用戶需求配置 |
| 絕緣檢測儀 | 詳見隨機說明書 | 根據用戶需求配置 | ||
| 蓄電池巡測儀 | 詳見隨機說明書 | 根據用戶需求配置 | ||
| 信號告警裝置 | 詳見隨機說明書 | 根據用戶需求配置 |
| 名稱 | 型號 | 規格 | 功能說明 | 備注 |
| 交流斷路器 | 選配 | 選配 | 交流輸入通斷及過載、短路保護 | 根據用戶要求配置 |
| 雙電源開關 | 選配 | 選配 | 交流輸入自動切換及過載、短路保護 | 根據用戶要求配置 |
| 交流接觸器 | 選配 | 選配 | 交流輸入自動切換 | 根據用戶要求配置 |
| 直流斷路器 | 選配 | 選配 | 合母控母輸出、蓄電池電源通斷及過載、短路保護 | 根據用戶要求配置 |
| 指針電流電壓表 | 選配 | 選配 | 輸入輸出電壓、電流指示 | 根據用戶要求配置 |
| 數顯式電流電壓表 | 選配 | 選配 | 輸入輸出電壓、電流指示 | 根據用戶要求配置 |
| 熔斷器式刀開關 | 選配 | 選配 | 蓄電池組電源通斷及電路保護 | 根據用戶要求配置 |
| 熔斷器 | 選配 | 選配 | 模塊輸出、蓄電池組電源通斷及電路保護、熔斷告警 | 根據用戶要求配置 |
| 電抗器 | 選配 | 選配 | 抑制諧波，提高電能質量 | 根據用戶要求配置 |
| 防雷器 | 選配 | 選配 | 防止受雷電過電壓沖擊 | 根據用戶要求配置 |
| 特需元器件 | 選配 | 選配 | 實現其它功能 | 根據用戶要求配置 |
5)蓄電池選擇
①類型選擇
| 名稱 | 電壓DC | 規格Ah | 功能說明 |
| 鉛酸蓄電池 | 2V | 65-1500Ah | 免維護 |
| 12V | 7-250Ah | ||
| 膠體蓄電池 | 2V | 65-1500Ah | 免維護、使用壽命長 |
| 12V | 7-250Ah |
標配為鉛酸蓄電池。
②數量配置
| 系統電壓 | 蓄電池電壓 | 節數 | 功能說明 |
| 220VDC | 2V | 108 | 串聯蓄電池組 |
| 12V | 18 | ||
| 110VDC | 2V | 54 | |
| 12V | 9 |
③容量計算
蓄電池的容量由系統在事故停電狀態下的最大瞬間負荷決定，并結合實際適當增加余量。系統負荷分為經常負荷(Izc)、事故負荷(Isg) 和沖擊負荷(Ihz)。經常負荷主要包括經常帶電的繼電器，信號燈以及其他接入直流系統的用電設備。事故負荷是當變配電所失去交流電源而停電時必須由直流系統供電的負荷，主要為事故照明負荷等，沖擊負荷主要是斷路器合閘時的短時(0.1~0.5S) 合閘沖擊電流以及此時直流母線所須承擔的其他負荷之和。最大瞬間負荷為此三種負荷之和，即蓄電池最大瞬間負荷Imax=Izc+Isg+Ihz，則蓄電池容量=Imax/ 電池放電倍率* 儲備系數(Ah)。
（1）免維護型鉛酸蓄電池的電池放電倍率一般為0.1。
（2）以上計算方法可滿足系統在事故停電狀態1 小時左右的持續放電。
（3）為避免蓄電池過度放電，在放電末期合閘時所剩蓄電池容量應不低于額定容量的25%。
（4）考慮到蓄電池組末期老化時的容量衰減，一般選擇儲備系數1.2。

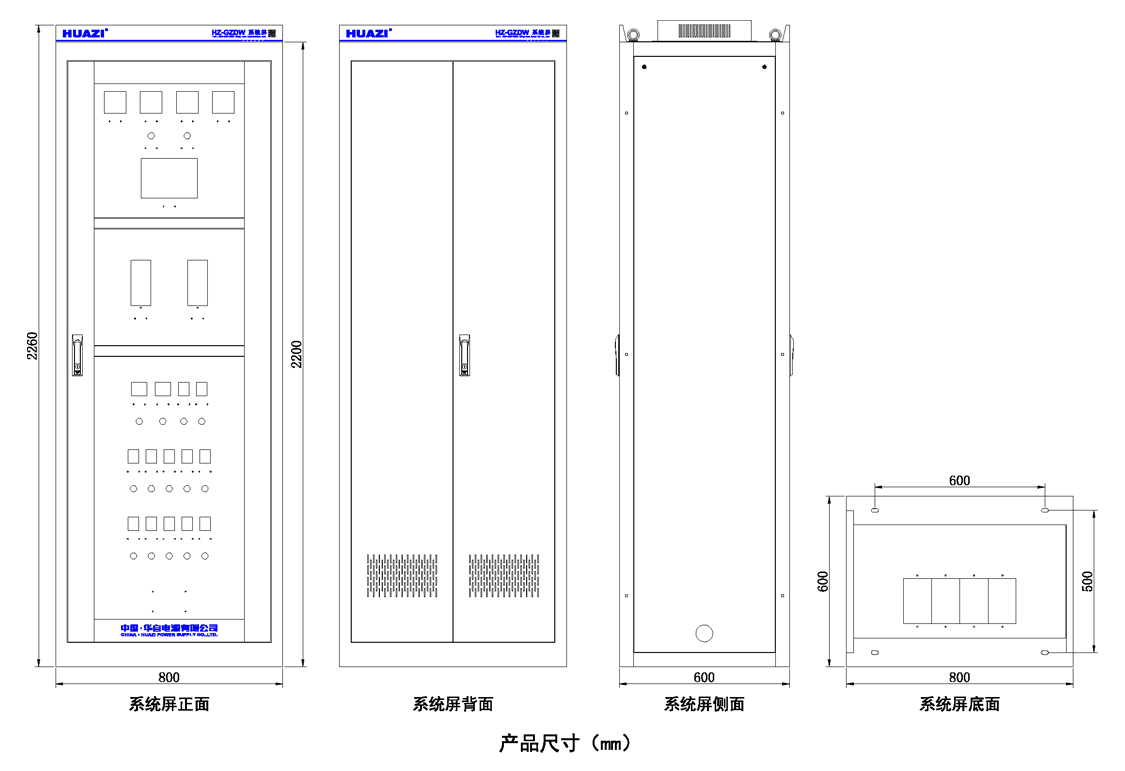

6）柜體選擇
①柜體選型
| 名稱 | 規格 | 功能說明 | 備注 |
| 內嵌式柜體 |
1860x800x600 |
采用G型材結構，國際標準色號RAL7035工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。
|
高× 寬× 深 |
| 2200x800x600 | |||
| 2260x800x600 | |||
| 2360x800x600 |
柜體結構、顏色、規格可根據用戶要求定制。
②面數計算
| 系統容量(Ah) | 10~50 | 65~120 | 150~200 | 250~350 | 400~500 | 600~800 | 1000 | |
| 柜體面數 | 單組電池 | 1 | 2-3 | 3-4 | 4-5 | 5-6 | 7-8 | 9-10 |
| 雙組電池 | 2 | 3-4 | 4-5 | 6-7 | 10-12 | 12-14 | 14-17 | |
（1）柜體的配置面量根據模塊數、饋線回路數、蓄電池容量及直流電壓等因素而定，以上計算僅供參考。
（2）200Ah 以上容量的蓄電池可采用電池架安裝。
7）系統安裝、調試、使用、維護、故障：詳細頁面請點擊。
8）蓄電池安裝、使用、維護：詳細頁面請點擊。
