| 項目 | 參數指標 |
| 額定輸入電壓 | 220VAC/380VAC±20%、110VDC/220VDC±20% |
| 額定輸出電壓 | 48VDC、24VDC |
| 額定輸出電流 | 20A、30A、40A、50A、60A、70A、80A、90A、100A、120A、130A、 |
| 150A、 180A、200A、260A、300A...... | |
| 蓄電池容量 | 38Ah、65Ah、100Ah、 150Ah、200Ah、300Ah 500Ah、600Ah、800Ah、 |
| 1000Ah、1500Ah、2000Ah、3000Ah...... | |
| 穩壓精度 | ≤±0.5% |
| 穩流精度 | ≤±0.5% |
| 紋波系數 | ≤±0.1% |
| 電網頻率 | 50Hz±10% |
| 功率因素 | ≥0.95%( 滿負荷輸出) |
| 絕緣強度 | ＞ 10MΩ、2kVAC 一分鐘無閃絡，無擊穿 |
| 工作方式 | 連續長期運行 |
| 冷卻方式 | 智能溫控型風冷、高效自然冷卻 |
| 可聞噪音 | ≤50dB |

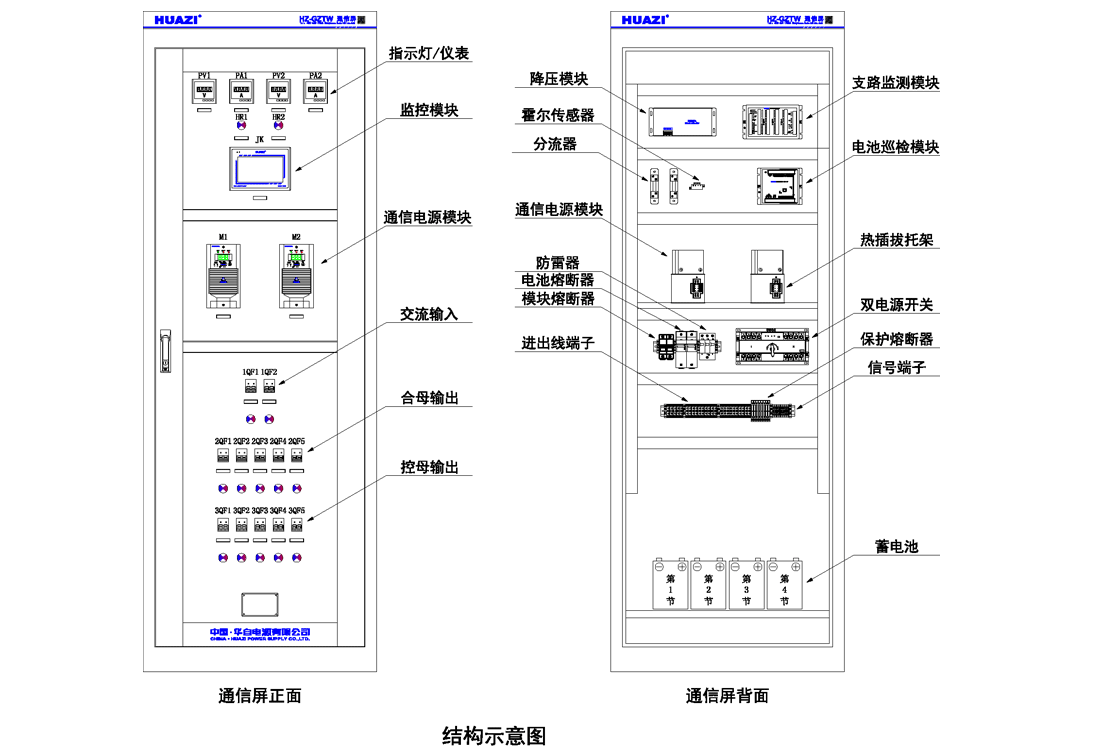

| 名稱 | 型號 | 配置 | 功能說明 |
| 監控模塊 | HZ-JK07T-48V | 必配 | 詳見隨機說明書 |
| 通信電源模塊 | HZ24/48系列 | 詳細頁面請點擊 | |
| 電池巡檢模塊 | HZ-XJ系列 | 選配 | 詳細頁面請點擊 |
| 支路監測模塊 | HZ-ZL系列 | 詳細頁面請點擊 | |
| 開關量輸出模塊 | HZ-JD系列 | 詳細頁面請點擊 | |
| 配電單元 | 根據用戶要求配置 | ||
| 蓄電池 | 根據用戶要求配置 | ||
| 柜體 | 根據用戶要求配置 |
| 名稱 | 型號 | 規格 | 功能說明 | 備注 |
| 通信電源模塊 | HZ24V 20A | 24V 20ADC | 詳細頁面請點擊 | 獨立顯示、查詢、設置 |
| HZ48V 10A | 48V 10ADC | 詳見隨機說明書 | ||
| HZ48V 20A | 48V 20ADC | 詳細頁面請點擊 | ||
| HZ48V 30A | 48V 30ADC | 詳見隨機說明書 |
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
電池巡檢模塊 |
HZ-XJ05T-48V |
24 路×1 |
可擴展1 個 |
|
|
支路監測模塊 |
HZ-ZL01T-48V |
24 路×4 |
詳見隨機說明書 |
可擴展6 個 |
|
支路監測模塊 |
HZ-ZL02T-48V |
64 路×4 |
詳見隨機說明書 |
可擴展6 個 |
|
開關量輸出模塊 |
HZ-JD03T-48V |
16 路×1 |
詳見隨機說明書 |
可擴展1 個 |
|
信號告警裝置 |
|
|
詳見隨機說明書 |
根據用戶要求配置 |
|
名稱 |
型號 |
規格 |
功能說明 |
備注 |
|
交流斷路器 |
選配 |
選配 |
交流輸入通斷及過載、短路保護 |
根據用戶要求配置 |
|
雙電源開關 |
選配 |
選配 |
交流輸入自動切換及過載、短路保護 |
根據用戶要求配置 |
|
交流接觸器 |
選配 |
選配 |
交流輸入自動切換 |
根據用戶要求配置 |
|
直流斷路器 |
選配 |
選配 |
合母控母輸出、蓄電池電源通斷及過載、短路保護 |
根據用戶要求配置 |
|
指針電流電壓表 |
選配 |
選配 |
輸入輸出電壓、電流指示 |
根據用戶要求配置 |
|
數顯式電流電壓表 |
選配 |
選配 |
輸入輸出電壓、電流指示 |
根據用戶要求配置 |
|
熔斷器式刀開關 |
選配 |
選配 |
蓄電池組電源通斷及電路保護 |
根據用戶要求配置 |
|
熔斷器 |
選配 |
選配 |
模塊輸出、蓄電池組電源通斷及電路保護、熔斷告警 |
根據用戶要求配置 |
|
電抗器 |
選配 |
選配 |
抑制諧波，提高電能質量 |
根據用戶要求配置 |
|
防雷器 |
選配 |
選配 |
防止受雷電過電壓沖擊 |
根據用戶要求配置 |
| 過欠壓保護器 | 選配 | 選配 | 交流輸入過壓、欠壓、缺相等保護 | 根據用戶要求配置 |
|
特需元器件 |
選配 |
選配 |
實現其它功能 |
根據用戶要求配置 |
| 名稱 | 電壓DC | 規格Ah | 功能說明 |
| 鉛酸蓄電池 | 2V | 7-3000Ah | 免維護 |
| 12V | 7-250Ah | ||
| 膠體蓄電池 | 2V | 7-3000Ah | 免維護、使用壽命長 |
| 12V | 7-250Ah |
| 系統電壓 | 蓄電池電壓 | 節數/每組串 | 功能說明 |
| 24VDC | 2V | 12 | 根據需要容量可多組并聯 |
| 12V | 2 | 根據需要容量可多組并聯 | |
| 48VDC | 2V | 24 | 根據需要容量可多組并聯 |
| 12V | 4 | 根據需要容量可多組并聯 |
| 名稱 | 規格 | 功能說明 | 備注 |

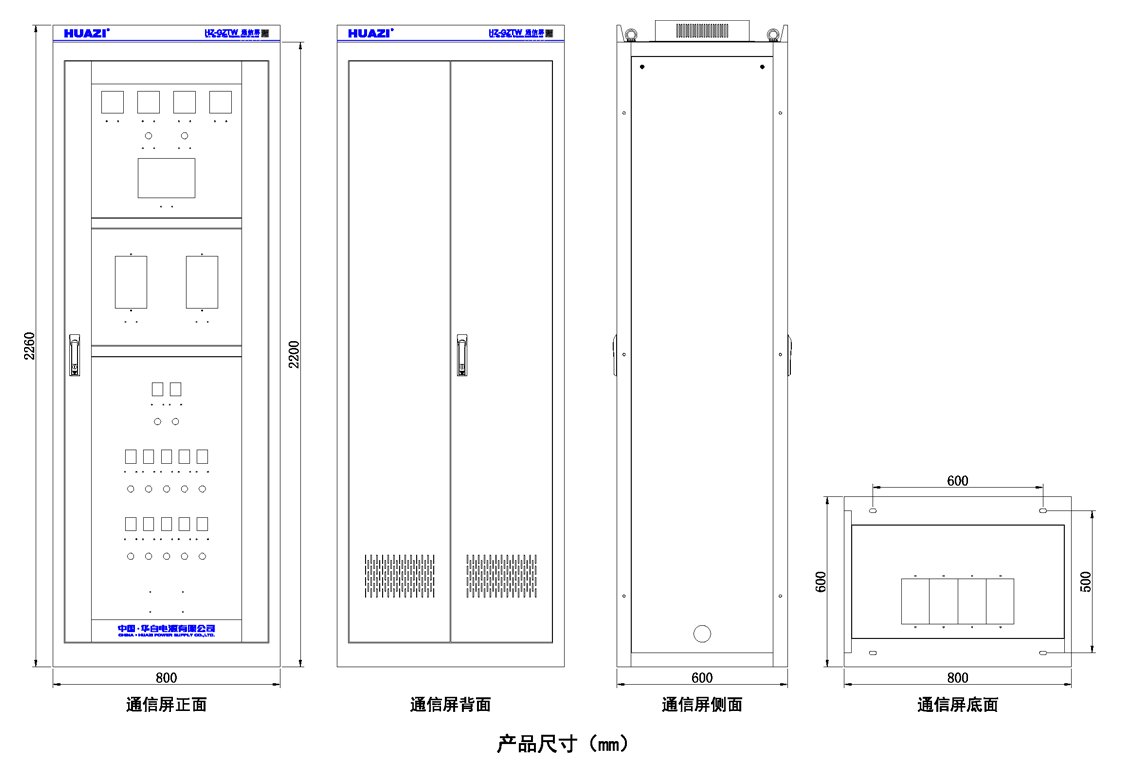

| 內嵌式柜體 | 1860x800x600 |
采用G型材結構，國際標準色號RAL7035工業灰，靜電噴塑工藝，正面為內嵌式玻璃門，背面為內嵌式雙開門，柜內配有照明燈，頂部溫控自動排風。
|
高× 寬× 深 |
| 2200x800x600 | |||
| 2260x800x600 | |||
| 2360x800x600 |
柜體結構、顏色、規格可根據用戶要求定制。
7）系統安裝、調試、使用、維護、故障：詳細頁面請點擊。
8）蓄電池安裝、使用、維護：詳細頁面請點擊。
