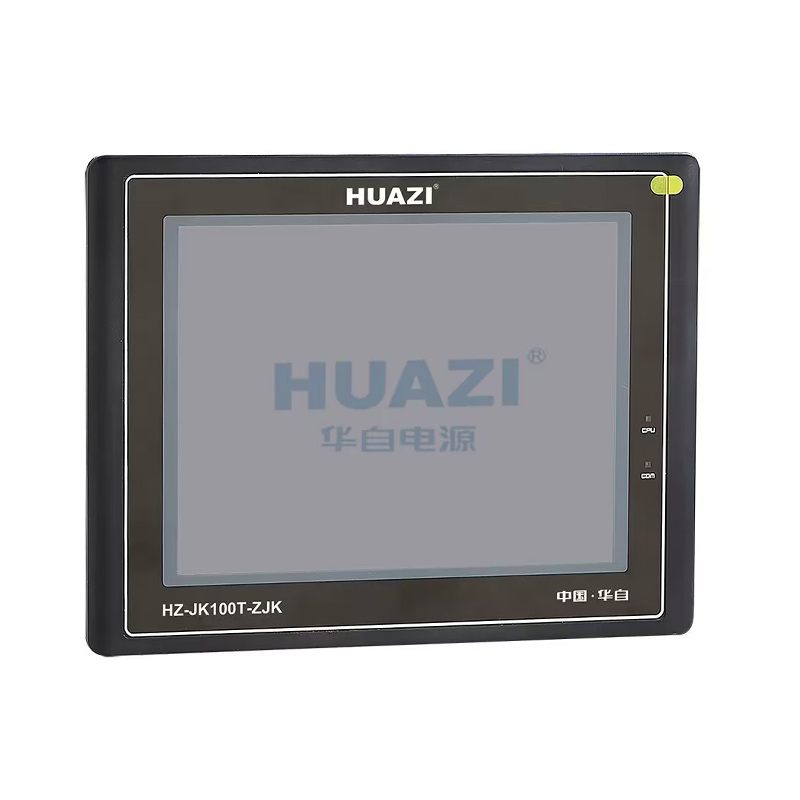

HZ-JK100T-ZJK一體化總監控模塊采用10寸彩色LCD觸摸屏，圖文顯示，界面友好豐富，觸摸操作簡單方便，智能控制，數據組織緊湊合理，提供更好的人機交互體驗。一體化總監控模塊充分考慮到了電力系統應用的多樣性，與底層數據采集單元采用了模塊化設計思想，總監控模塊與底層模塊可以自由組合。底層模塊包括直流屏監控模塊、交流屏監控模塊、通信屏監控模塊、絕緣監控模塊和B碼對時模塊。
監控模塊功能完善，高智能化，聲光告警。對系統的各組成部分實現全參數本地及遠端監控。
1） 采用彩色TFT液晶顯示屏，中文菜單顯示，觸摸屏操作，可方便設置參數和查詢信息；
2） 監控主界面可顯示電力系統的主接線圖，實時顯示各功能單元的運行工況和信息；
3） 具有周全的系統設置、運行信息查詢及各項告警等功能；
4） 最多可配置直流屏監控模塊3個、交流屏監控模塊2個、通信屏監控模塊2個、絕緣監控模塊2個和B碼對時模塊1個；
5） 各種報警信息漢字顯示，故障直觀，定位清晰；
6） 具備RS232和以太網上位機通信接口，提供MODBUS通信規約，可實現與電站自動化系統連接；
|
項目 |
參數指標 |
|
工作電壓 |
DC18V～28V |
|
功耗 |
≤10W |
|
串行接口 |
4路RS232、2路RS485 |
|
USB接口 |
1主1從 |
|
以太網接口 |
1路 |
|
工作溫環境度 |
0℃~+50℃ |
|
相對濕度 |
≤90%（25℃） |
