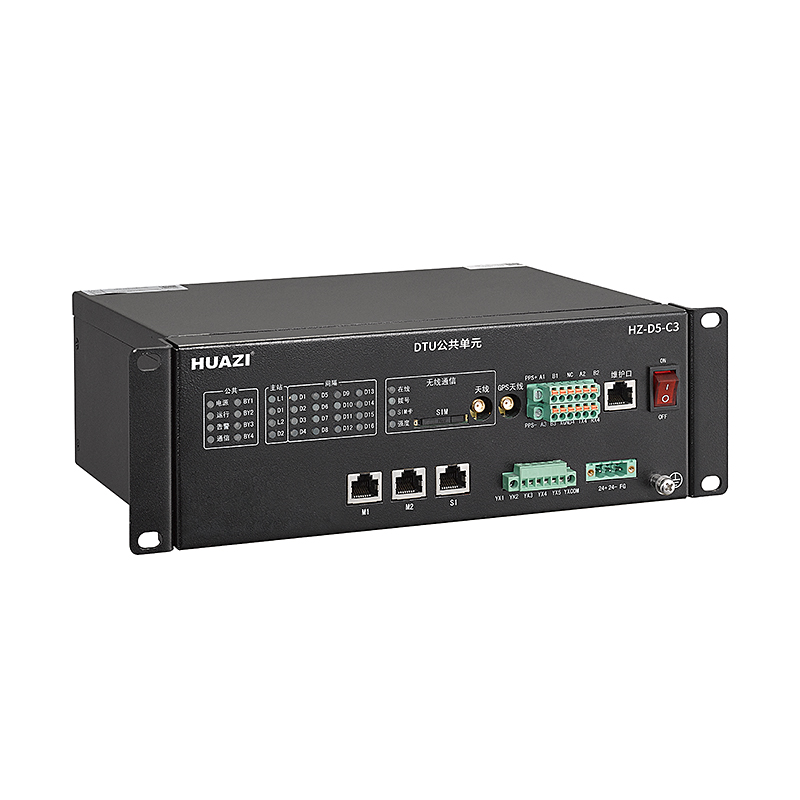

HZ-D5-3A DTU間隔單元和 HZ-D5-3C DTU公共單元終端是基于智能電網建設和發展的背景下自主研發的全新配電自動化系統遠方終端。采用分散式結構，由若干個DTU間隔單元和DTU公共單元通過總線連接，互相配合，共同完成DTU測控、故障檢測與保護、饋線自動化等一體化功能。裝置采用統一且易插拔的接口，即插即用，便于安裝和更換。
適用于配電網環網柜或開閉所，各單元采用小型結構，結構小巧便于批量生產測試，可實現與一次的深度融合。分布式安裝于各間隔柜內，能實現2~3路間隔故障同時自動隔離。
1）嚴格按照國網標準化設計，匯集間隔單元信息轉發至配電主站，同時接收配電主站的控制、對時等命令并下發至間隔單元；
2）內嵌 GPS/北斗模塊，支持 GPS/北斗、主站、SNTP 等多種對時方式；
3）內嵌安全加密芯片，滿足國網安全防護要求；
4）可接收環網箱電纜頭溫度、局放等多種狀態監測數據，具備狀態在線監測功能和日志記錄功能 ；
5）支持無線 4G、光纖以太網、RS232/485 等多種通信方式，支持 101、104、Modbus等多種通信規約；
6）支持公共單元/間隔單元程序遠程升級；
7）采用高性能的多核工業級處理器，支持物聯網擴展功能；
8）提供功能強大的維護工具，可本地或遠方維護。
|
類型 |
參數名稱 |
技術指標 |
|
輸入?yún)?shù) |
供電直流電源 |
24VDC，允許偏差-20%～+15%，電壓紋波不大于5% |
|
后備電源 |
采用48V免維護閥控鉛酸蓄電池組和超級電容組， 容量可根據要求定制 |
|
|
裝置功耗 |
≤15W |
|
|
遙信參數 |
信號輸入方式 |
有源接點 |
|
開入電源 |
24VDC |
|
|
SOE 分辨率 |
<5ms |
|
|
防抖動時間 |
10～1000ms 可設定 |
|
|
通信參數 |
RS232/RS485 |
1200bit/s 2400bit/s 9600bit/s |
|
以太網 |
10/100Mbit/s 全雙工 |
|
|
無線通信 |
支持 |
|
|
連接時間 |
＜60s，中斷自動重連 |
|
|
對時 |
北斗/GPS 對時/光纖對時≤1s/無線對時≤10s |
|
|
安規參數 |
絕緣電阻 |
符合 GB/T 13729《遠動終端設備》規定 |
|
介質強度 |
||
|
沖擊電壓 |
||
|
環境參數 |
工作溫度 |
-40℃～+70℃ |
|
相對濕度 |
10％～100％ |
|
|
海拔高度 |
≤3000m |
|
|
電磁兼容性能 |
快速瞬變干擾試驗 |
滿足 GB/T 17626.5《電快速瞬變脈沖群抗擾度試驗》 規定中的 4 級要求 |
|
靜電放電試驗 |
滿足 GB/T 15153.1《遠動設備及系統 第 2 部分： 工作條件 第 1 篇：電源和電磁兼容兼容性》 規定中的 4 級要求 |
|
|
浪涌（沖擊）抗擾度 |
